Гидравлический клепальный агрегат серии


   Область применения :

Гидравлический клепальный агрегат серии T92Y применяется в клепке рамы автомашин, каркаса прицепов, вагонов и так далее.


Содержание :

1. Основные технические параметры
2. Схема расположения и комплектация
3. Краткая информация о насосном узле
4. Клепальные щипцы
5. Клепочная пресс-форма
6. Узел подвесных щипцов
7. Балансир-противовесТележка
8. Подвеска

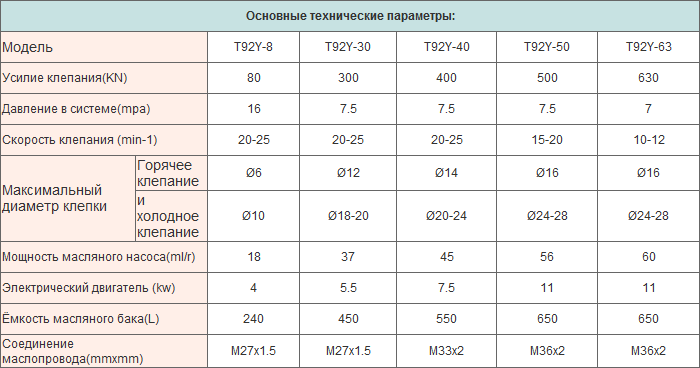

Основные технические параметры :  --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------




Схема расположения и комплектация :  -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Агрегат состоит из насоса, клепальных щипцов, подъёмного узла, трубопроводов высокого давления, пружинного балансового узла, тележки, направляющих рельсов, рабочего масляного бака и т.д.. В комплектацию включены монтажные и необходимые производственные комплекты, примерную монтажную схему для ознакомления смотреть в иллюстрации

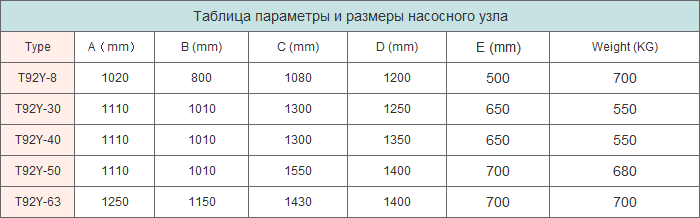

Краткая информация о насосном узле :  ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Главным узлом высокопроизводительного гидравлического клепального агрегата является насосный узел, от его работы зависит производительность всего агрегата. Наша компания уже 20 лет выпускает данную продукцию и приобрела большой опыт. Последние годы бурно развивается автопромышленность Китая и параллельно увеличен спрос клепочных машин. Наша компания в течении 20 лет не прерывно совершенствовала, повышала технические параметры, улучшала качество, надежность гидравлической системы, упрощала техническое обслуживание и управление.







Клепальные щипцы :  ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

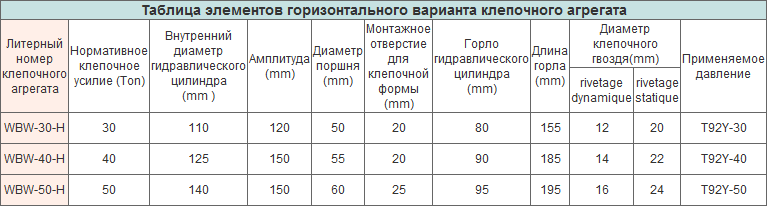

Клепальные щипцы делятся на горизонтальные и подвесные, более широко применяются подвесные. Агрегат состоит из: гидравлического цилиндра, клепального узла, движущей клепочной формы, стационарной клепочной формы, рычагов и кнопок ручного управления и так далее.

Подвесной клепочный агрегат стабильно и надежно работает, более легкий в весе, удобный в управлении, проворный в использовании, в клепке, щипцы, гидравлический цилиндр и другие детали изготовлены из особо качественных сортов сталей.

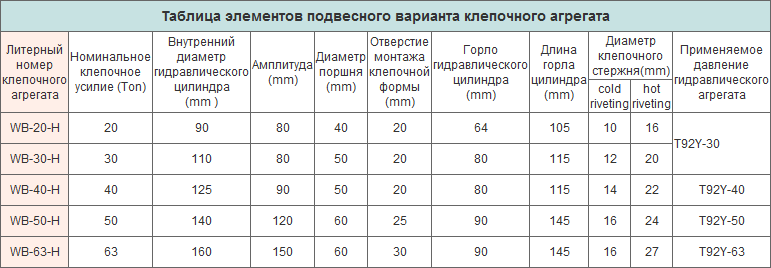

Чтобы выполнять разные клепочные работы с разного диаметра клепками, станки маркированы для удобства подбора. Если нужен станок с особой конфигурацией, то можно связаться в любое время с нашей компанией.







   Пояснение :

1. Модификация.
WB: Литерный номер.
※: нормированное усилие клепания – тонн
Н – глубина горла клепочного агрегата.
2. Чтобы выбрать клепочного агрегата, нужно исходить из диаметра клепочного стержня.

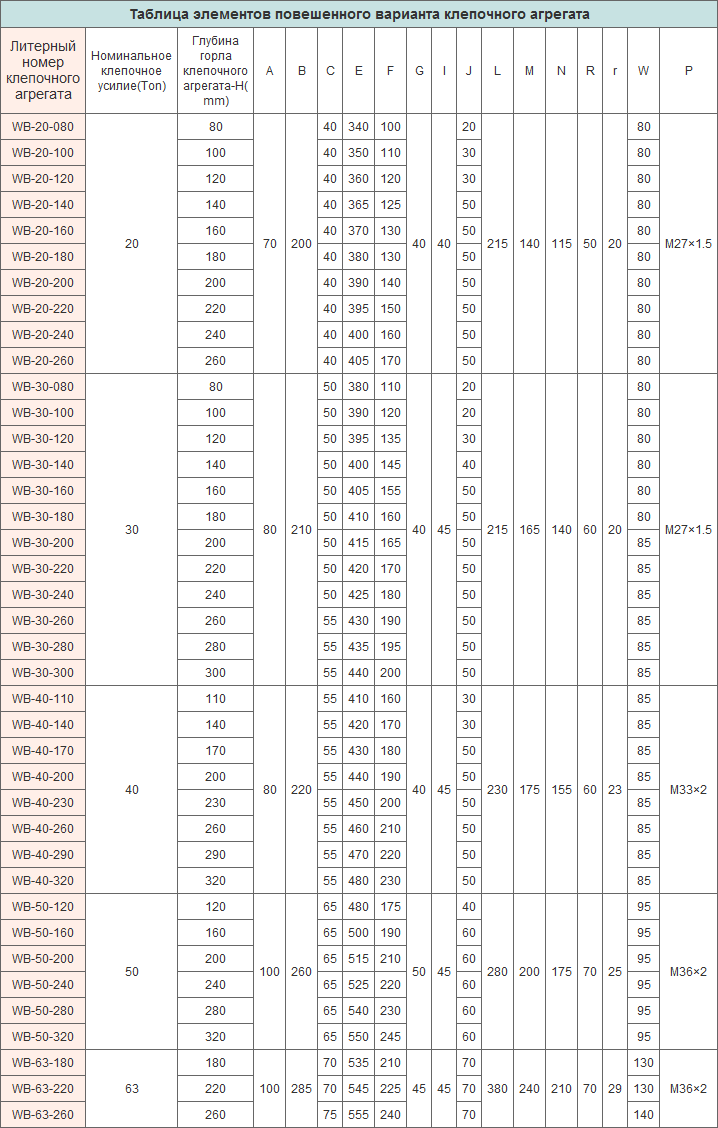

3. Параметры клепочный агрегат повещенного варианта, смотреть в таблице, по желанию заказчика можем изготовить агрегата с особыми параметрами.





Клепочная пресс-форма :  ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

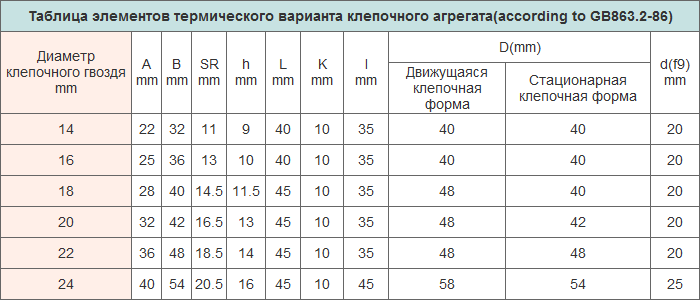

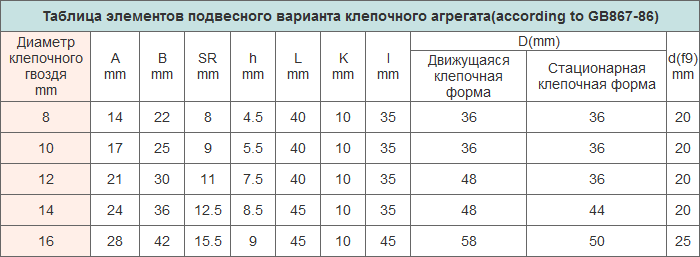

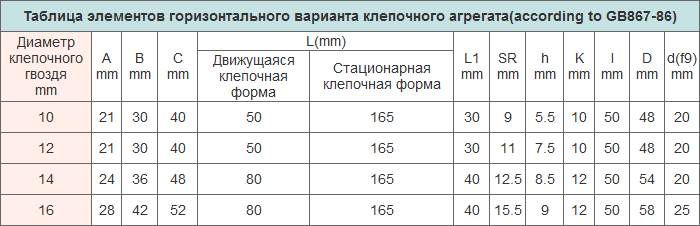

Клепочные формы разделяются на движущуюся и стационарную. Они раздельно устанавливаются отдельно на поршне и клепочном агрегате. Размеры клепочных форм для разных клепок должны совпадать с монтажными гнездами. Можем сделать индивидуальные формы. Формы «А» для подвесного варианта, формы «В» для горизонтальног варианта.














   Пояснение :

1.Модификация
WBW: Литерный номер
※: нормированное усилие клепания – тонн
-Н – глубина горла клепочного агрегата

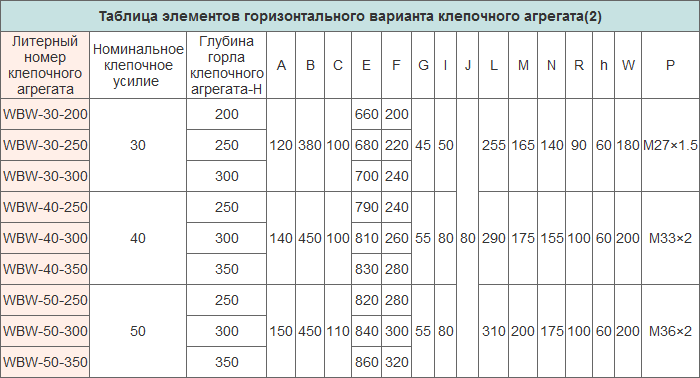

2.Параметры клепочного агрегата подвесного варианта, смотреть в Таблице (2), по желанию заказчика можем изготовить агрегат с особыми параметрами




Узел подвесных щипцов :  ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Щипцы в варианте подвесного клепочного агрегата смонтированы в подвешенном виде и клепка выполняется в подвешенном состоянии. Узел позволяет свободно поворачивать, можно быстро состыковать детали.

Конструкции подвески разные, применяется балансовый механизм и пружинные выравниватели подвески, схема монтажа конструкции смотреть в иллюстрации





Балансир-противовесТележка :  --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Балансир-противовес или пружинный баланс монтируется между тележкой и щипцами. Используя вес щипцов на балансе, легко наклоняясь вверх и вниз, влево и вправо, манипулировать, управлять агрегатом. Нагрузка балансовой системы устанавливается с учетом веса агрегата. Пружинный балансовый узел заказывается отдельно, его параметры выбираются с учетом веса агрегата.


Подвеска :  ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Возможны разные варианты подвески, часто применяемые можно посмотреть в иллюстрации. Стандартные и нестандартные подвески поворачиваются на 180°и применяются простые изделия. Криво рычажные подвески тоже могут поворачиваться на 180°, но применяют фиксировано наклонные изделия. При выпуске агрегата комплектуется стандартный узел подвески, если нужен не стандартный узел подвески, то необходимо сообщить об этом при оформлении заказа.
